Presný sínusový upínač PS-SV veľkosť 1, 70 mm RÖHM
- Vypredané
už nedodávame
NIE na predajni v Nitre
NIE na externom sklade
Dostupnosť
Na predajni v Nitre 1 - 3 dni
expedujeme zvyčajne do 24 hod. počas pracovných dní
Na externom sklade 2 - 5 dní
expedujeme ihneď po naskladnení počas pracovných dní
- Doprava od 4,00 €
- Pri nákupe: nad 150 € doprava zadarmo!
- Zdieľajte produkt priateľom

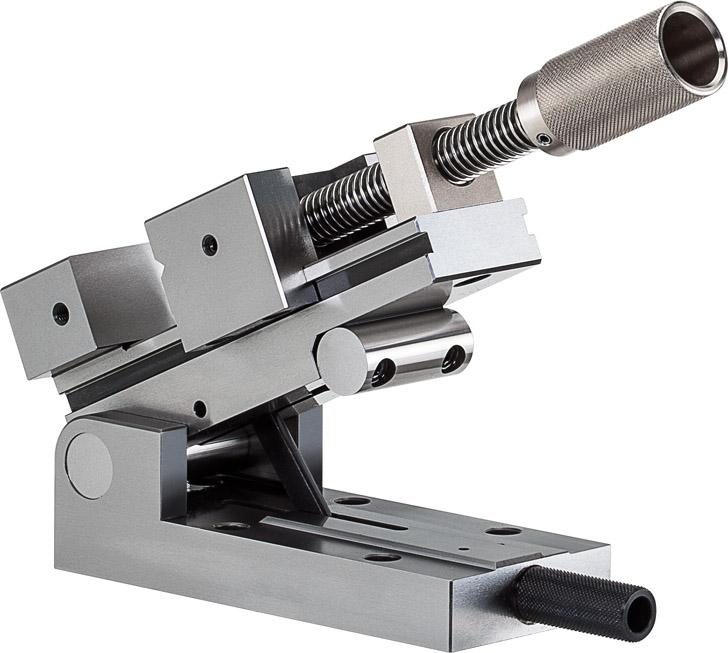

Presný sínusový upínač PS-SV s osou otáčania vpredu
Vyhotovenie: teleso a čeľuste z legovanej nástrojovej ocele, kalené a jemne brúsené. Pevná čeľusť je hladká, pohyblivá čeľusť s vodorovne zabrúsenou prizmou. Upnutie a uvoľnenie sa vykonáva závitovým vretenom. Nastavenie uhla s rozsahom nastavenia 0 –46° sa uskutočňuje s koncovými rozmermi na sínusovom princípe, ložiskové a oporné čapy sú tvrdené a brúsené. s presnosťou 0,001 mm. Upínacie zariadenie je možné zablokovať v každej polohe uhla s tvarovým spojom.
Pravouhlosť: 100 mm = 0,005 mm
Súbežnosť: 100 mm = 0,002 mm
Odchýlka uhla: pri 45° ± 15″.
Vzorec na výpočet koncového rozmeru x:
x = sin alpha • K (pre dosadaciu plochu A)
x = sin alpha •K + 1 (pre dosadaciu plochu B)
Príklad:
Hľadaný: koncový rozmer pre nastavenie uhla 24° 15′ na presnom sínusovom upínači PS-SV.
Dané: K = 100, sin alpha = 0,4107.
Výpočet: x = 0,4107 •100 = 41,07.
Výška koncového rozmeru je 41,07 mm.
Použitie: pre vysokú presnosť práce vo výrobe nástrojov pri brúsení, frézovaní, meraní atď.
Hersteller: Röhm GmbH, Heinrich-Röhm-Straße 50, 89567 Sontheim, DE, +497325160, info@roehm.com
